方案概述

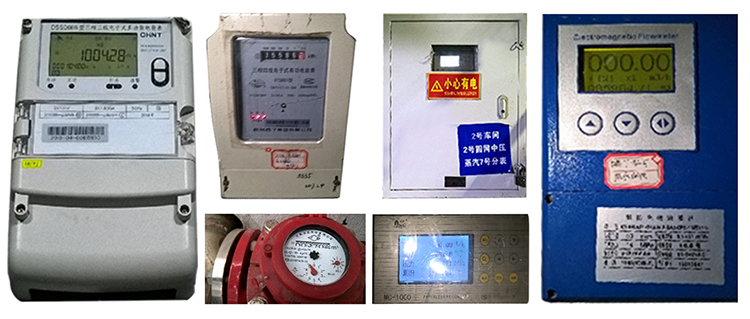

采集8個車間，水表、電表、汽、氣表的數據推送至企業管理平臺：

?在8個車間的每個車間安裝3臺物聯網關，構建能源數據采集系統的無線通信網絡；

?物聯網關安裝在車間辦公室附近，通過網線從車間辦公室接入企業局域網（LAN）；

?每個能源數據采集點安裝一套智能采集裝置獲取能源表，水、電、汽表的數據，通過無線方式上傳至物聯網關

?由于表的差異，不同的數據采集點選用不同的獲取方式，在后面方案中說明。

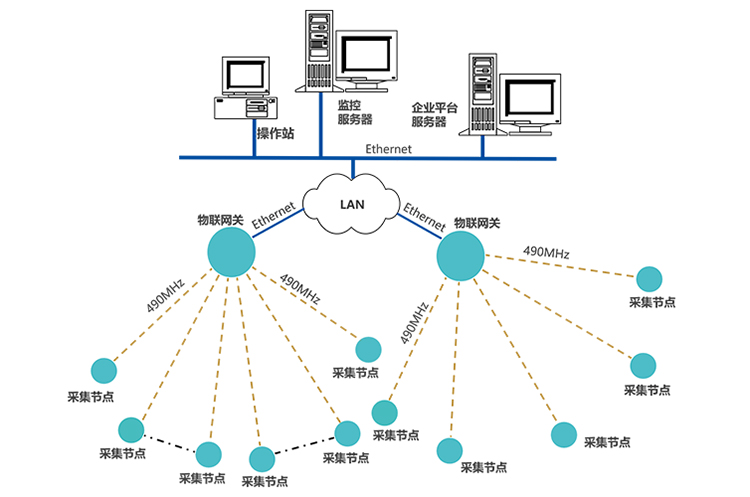

系統網絡示意圖

采集節點通過490MHz無線上傳數據至物聯網關，網關通過Ethernet接入LAN，推送數據至企業管理平臺服務器；

不同的采集節點裝置可將數據上傳至同一臺物聯網關；

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ）；

應用于跨車間、廠房，傳輸距離300m至10Km；

網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據；

可增加中繼，延長傳輸距離；網關可作中繼。

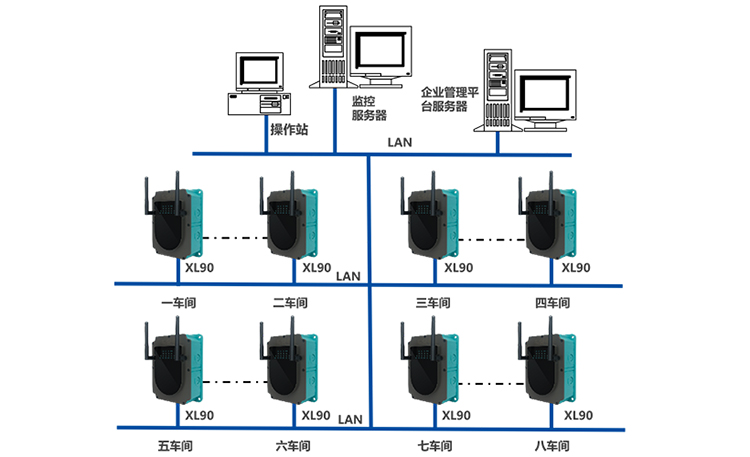

平臺及通信網絡方案

能源數據采集系統的平臺及通信網絡由平臺服務器、監控服務器、操作站及物聯網關構成；

平臺服務器、監控服務器、操作站是用戶已有或再建的系統，由用戶提供；

通信網絡由XL90物聯網關及企業LAN構成；

系統按每個車間配3臺物聯網關設計；八個車間共24臺網關；

兩臺固定式的電機，各配置1支片狀或螺桿的Pt100溫度探頭，采集電機本電溫度信號

網關配置已考慮系統的兼容、擴容，將來再增加能源數據采集點，通信網絡不需要再增加設備；

物聯網關通過無線方式獲取能源監測點的數據，通過局域網將數據推送至監控服務器；

物聯網關支持Ethernet/4G/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺；

Wi-Fi方式傳輸數據，平臺通過LAN直接從節點獲取數據。

用電數據獲取方案

已安裝有電子式多功能電能表的電能監測點（共有4個監測點），每個監測點配置1臺XL66智能轉換器，從電能表讀取用電數據上傳至XL90物聯網關；

其它用電監測點的每個監測點配置1塊DTSD3366G電子式多功能電能表和1臺XL66智能轉換器，獲取監測點的用電數據上傳至XL90物聯網關；

用電數據采集，采集電流、電壓、有功、無功、電度等用電數據。

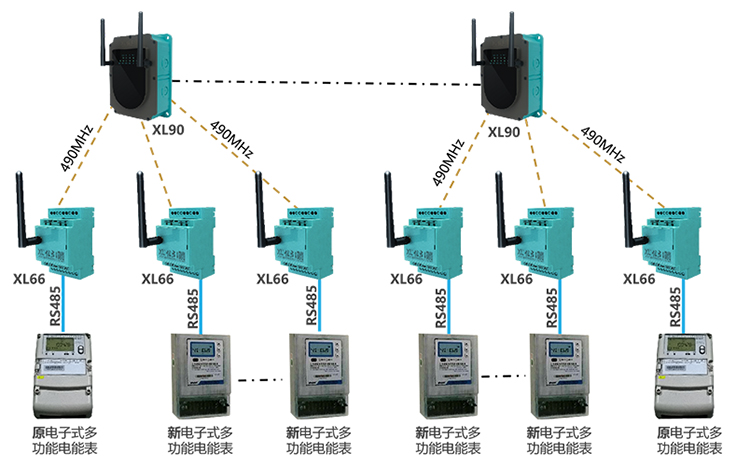

電能數據采集方案示意圖

電磁流量計采集方案

電磁流量計，主要計量熱水、冷水的使用量；

每個監測點配置1臺XL66智能轉換器，從已安裝的電磁流量計讀取流量數據上傳至XL90物聯網關；

讀取累計流量、瞬時流量以及壓力、溫度等數據。

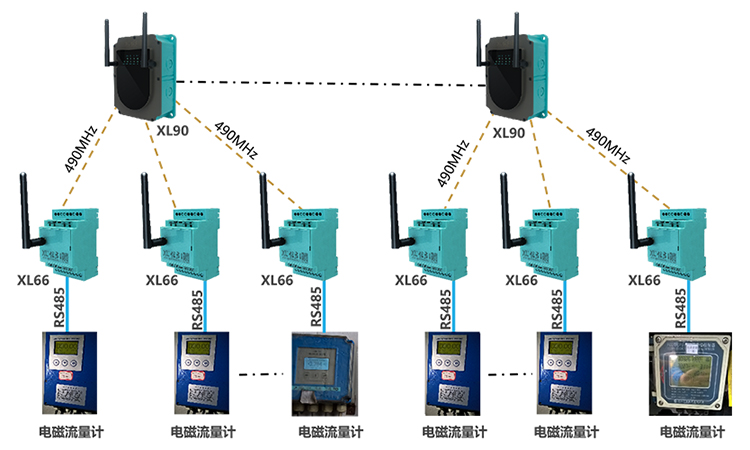

熱水、冷水?dāng)?shù)據采集方案示意圖

蒸汽流量數據采集方案

現場已安裝有無線記錄儀，采集蒸汽流量數據；

每個監測點配置1臺XL66智能轉換器，從無線記錄儀讀取蒸汽流量數據上傳至XL90物聯網關；

讀取累計流量、瞬時流量以及壓力、溫度等數據。

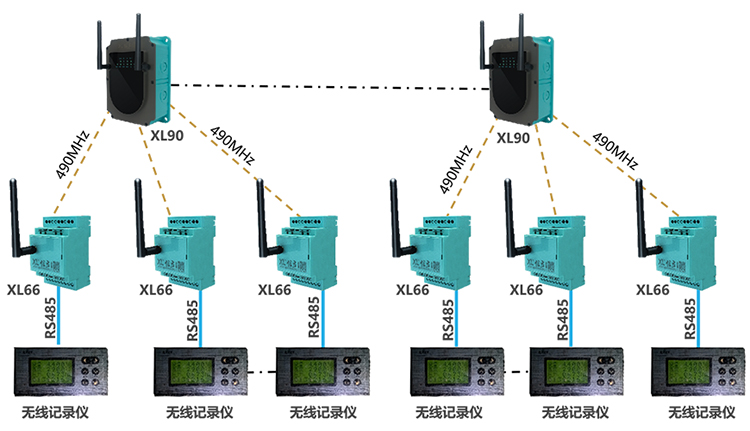

蒸汽流量數據采集方案示意圖

用水?dāng)?shù)據采集方案

目前安裝的水表都是機械式的流量表；

在每個用水量監測點配置1套XL50智能采集裝置；

XL50智能采集裝置通過攝像傳感器獲取水表讀數并上傳至XL90物聯網關；

讀取累計流量；

XL50智能采集裝置用電池供電，定時獲取水表讀數并上傳。

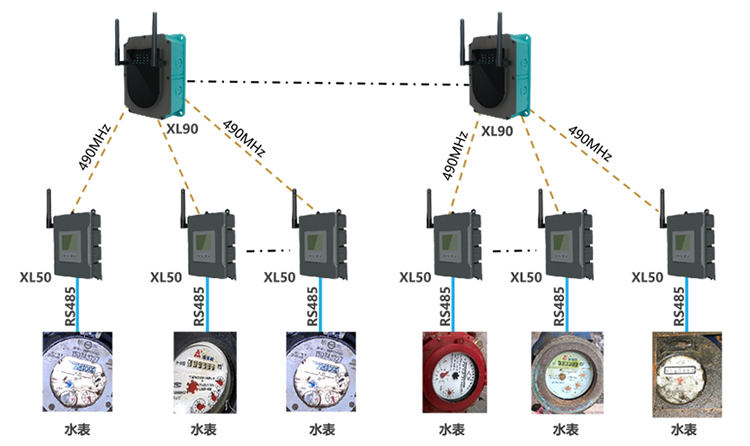

用水?dāng)?shù)據采集方案示意圖

方案核心應用產品

1、XL90物聯網關

2、XL66智能轉換器

3、XL50傳感采集裝置

項目實施

電能表及智能轉換器安裝在原電能表的控制箱或配電柜內；

流量計、無線計錄儀監測點新增設備的安裝，需另配現場控制箱，安裝新增的設備；

水表數據采集點新增設備的安裝，需另配現場控制箱，安裝新增的設備；

需要配控制箱安裝網關；

項目實施，先安裝網關和平臺對接數據；

然后再安裝監測點的設備。
